Magnat MA 1000

В підсилювачі Magnat MA 1000 реалізована гібридна архітектура, що поєднує переваги ламп, транзисторів і інтегральних мікросхем. Симбіоз технологій з різних епох розробники Magnat взяли на озброєння відразу ж, як тільки почали проектувати власну електроніку. І електровакуумні прилади тут не стільки данина нинішній моді, хоча і цей момент напевно прорахований. В попередніх каскадах, принаймні, настільки красиве і ефективне з точки зору звуку рішення знайти непросто. Справа в тому, що лампа дозволяє побудувати каскад, що поєднує масу корисних факторів – зразкову лінійність, колосальний динамічний діапазон (розмах сигналу на виході може досягати 50 – 60 вольт) в широкій смузі і при короткому шлейфі гармонік.

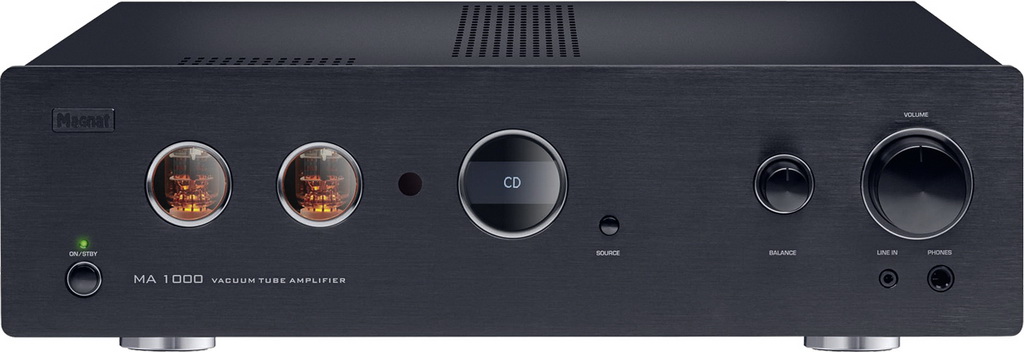

І, що найцінніше, все це легко виходить без зворотного зв'язку на трьох-чотирьох пасивних деталях – опорах і конденсаторах. Правда, все це справедливо тільки при роботі на высокоомную навантаження, тому в лампових підсилювачах потужності для узгодження з акустикою доводиться ставити вихідний трансформатор. У малосигнальном ж тракті всі переваги реалізуються повною мірою досить просто, але потрібно додаткове харчування напруженням (6,3 або 12 В) і анодна напруга 200 – 250 ст. В окремому відсіку корпусу встановлена пара подвійних тріодів ЕСС82 російського виробництва, відібраних за ідентичності характеристик після 60-годинного прогріву. Дотримані всі аудіофільскі канони – панельки з позолоченими контактами, плівкові конденсатори WIMA, електроліти Nichicon Muse, короткий шлях сигналу. Лампочки затишно світяться крізь віконця-ілюмінатори, вирізані на лицьовій панелі.

На лампові каскади сигнал подається тільки з лінійних входів (CD, Tuner, AUX, TAPE і міні-джековый LINE на лицьовій панелі), а ММ/МС фонокоректор побудований на сучасних операційних підсилювачах, здатних забезпечити найкраще співвідношення сигнал/шум. Входи PHONO для головок різного типу роздільні, що дозволяє без зайвої метушні з кабелями підключити два програвача. В коректорі є фільтр з частотою зрізу 16 Гц, який стане в нагоді при появі на виході інфранизьких складових.

Входи комутуються лінійкою мініатюрних реле, керованих мікропроцесором. За регулювання гучності відповідає здвоєний моторизований потенціометр ALPS. Позначення активного входу і рівень гучності висвічується в круглому вікні індикатора. Там же при включенні з'являється напис WARMING UP, яка гасне після прогріву ламп. Попередження PROTECT говорить про те, що підсилювач перегрівся, на виході в нього коротке замикання іл постійна напруга. У будь-якому випадку акустика щоб уникнути пошкодження відключається.

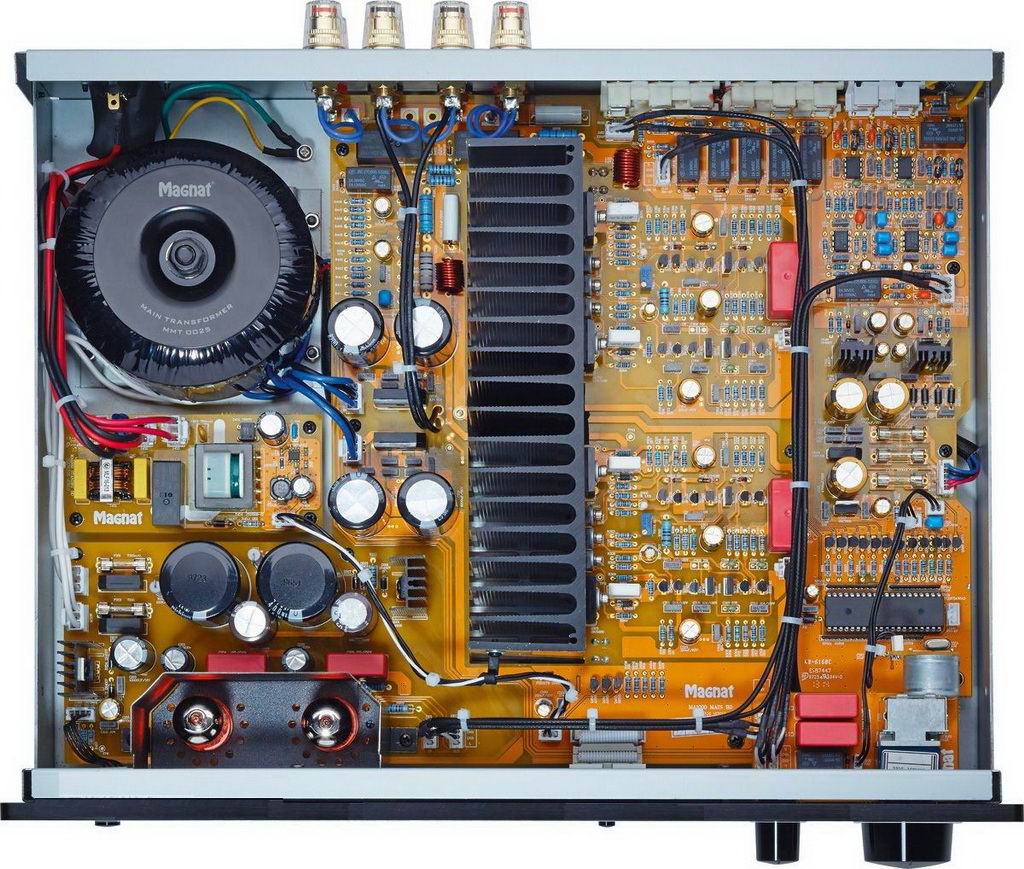

Кінцеві підсилювачі – дискретні, комплементарні пари вихідних транзисторів Toshiba встановлені на солідному тепловідвід. Вони здатні при роботі з 4-омному акустикою видати потужність до 2 х 115 Вт. Живлення подається від тороїдального трансформатора і випрямлячів з накопичувальними конденсаторами ємністю 4 x 10000 мкФ.

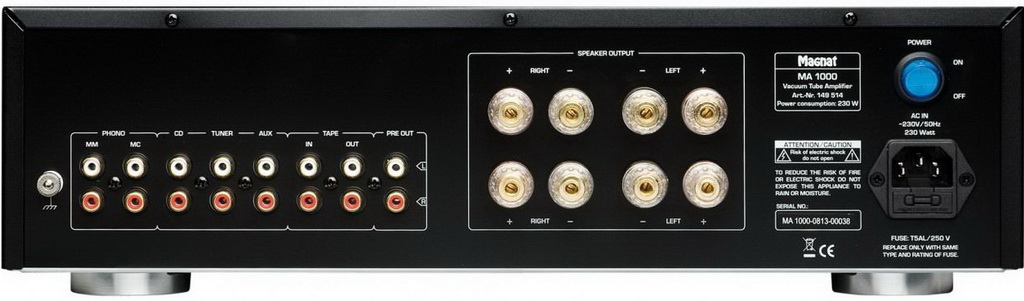

Гвинтових акустичних клем чотири, так що при бажанні можна підключати акустику за bi-wiring кабелями з будь-якими наконечниками. Передбачений регульований лінійний вихід для розширення системи за рахунок додаткового підсилювача потужності. Пульт ДУ загальний з CD-програвачами Magnat. Кнопки, що відносяться до підсилювача, відповідають за регулювання гучності, скидання Mute, вибір джерела та вимкнення дисплея.

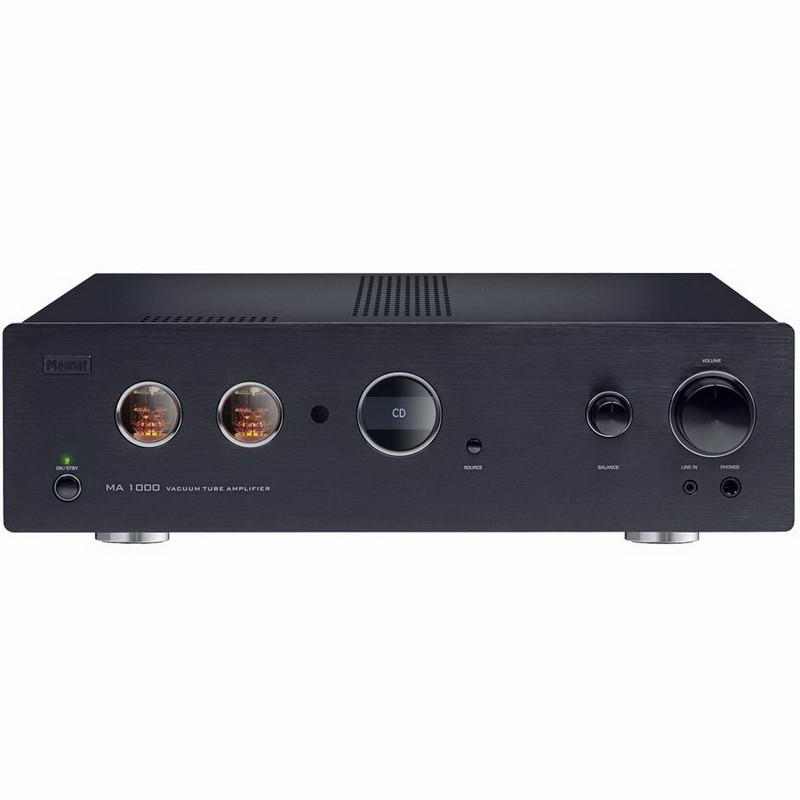

Magnat MA 1000 собран на стальном шасси, лицевая панель толщиной 8 мм и точёные алюминиевые ручки свидетельствуют о серьёзном отношении инженеров и дизайнеров к своему проекту. Стиль я бы не назвал строгим, хотя немецкое происхождение аппарата выдаёт основательность конструкции и безукоризненное исполнение.

Характеристики Magnat MA 1000

Выходная мощность: номинальная 2 х 115 Вт (20 Гц – 20 кГц, THD <1%, 4 Ома), 2 х 80 Вт (8 Ом); пиковая 2 х 250 Вт (1 кГц, 4 Ома) (8 Ом)
Диапазон частот: линейные входы 5 Гц – 100 кГц (-3 дБ), вход Phono 20 Гц – 20 кГц (+/-0.1 дБ)
Номінальна чутливість/імпеданс: 400 мг/100 кОм (Line), 2,5 мВ/100 кОм (Phono MM), 0,3 мВ/470 Ом (Phono MC)
Відношення сигнал/шум: -110 дБ (Line), 89 дБ (Phono MM) ), 77 дБ (Phono MC)
Фільтр ИНЧ: 16 Гц, 18 дБ/окт.
Виходи: Pre Out, для запису, 6,3 мм для навушників
Споживана потужність: 420 ВА
Габарити (Ш х В х Г): 434 x 125 x 380 мм
Маса: 11 кг
